POE-PAN24, Stíněný 24-portový pasivní POE panel | POE-PAN24

PŘEHLED

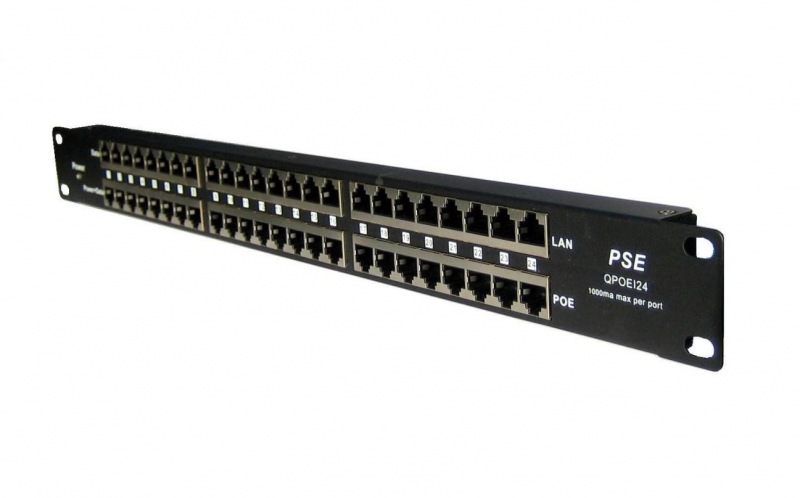

Panel integrující 24 pasivních POE injektorů, vhodný pro napájení až dvaačtyřiceti zařízení, v provedení do 19" racku.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

Použití:
Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu:
- napájecí páry: 4, 5 (kladný pól) / 7, 8 (záporný pól)

Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)

Funkce a parametry:
* stíněné provedení
* napájecí rozsah 12-57V
* maximální hodnota příkonu na jeden port 1000mA
* zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
* vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/ -10%) na každém portu
* LED kontrolka pro vizuální monitoring správnosti zapojení polarit: - zelená indikace: 4/ 5 (V+), 7/ 8 (V) : - červená indikace: 4/ 5 (V-), 7/ 8 (V+)
* dva paralelní vstupy pro připojení externího napájecího prvku prostřednictvím:
- standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
- svorkovnicí (zdroj o příkonu až 16A)

Volba napájecího zdroje
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).

TECHNICKÁ SPECIFIKACE

Maximální povolené vstupní hodnoty
* jack 57V/ 8A, svorkovnice 57V/ 16A
Výstup na portech
* dle typu a výkonu připojeného externího napájecího adaptéru
Data páry
* 1/ 2 & 3/ 6
Napájení páry
* 4/ 5 (+) & 7/ 8 (-)
OCP ochrana
* vratná pojistka na každém portu (1000mA, +15%/ -10%)
Data in konektor
* pro připojení PC/ HUB/ Switch
Váha
* 0.67Kg
Rozměry
* 482.6mm x 44.3mm x 25mm
LAN
* 10/ 100Mbps
Normy ethernet
* TIA/ EIA 568 Cat.5
Konektory
* RJ-45
Vstup napájení
* 2x (1. zdířka pro standardní 2.1mm jack, 2. svorkovnice)
Provozní teplota
* 0~+40°C
Skladovací teplota
* -40~+70°C
Provozní humidita:
*10%~80% RH
Skladovací Humidita
* 5%~90% RH
Certifikace
* CE
Shoda dle
* LVD Directive 2006/ 95/ EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011
Číslo certifikátu
* Certificate No. YRT201509226C
